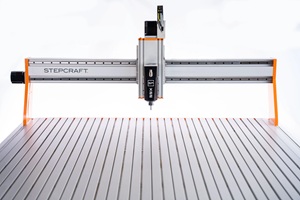

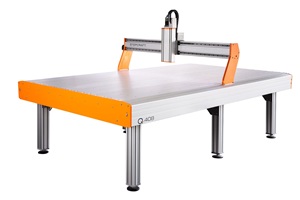

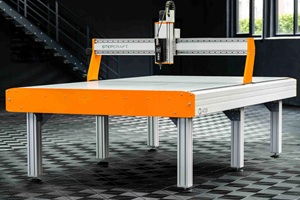

STEPCRAFT Q.408 CNC-System, Grund maskine

CNC-FRÆSER TIL ENKELT- OG SERIEPRODUKTION

DEN NYE STEPCRAFT Q-SERIE

Øg din effektivitet! Fremstil hurtigt og individuelt uden at skulle outsource dine ordrer eksternt. Med den kraftfulde CNC-maskine kan du bearbejde en række forskellige pladematerialer i enkelt- eller serieproduktion. Den industrielle fræsemaskine er fremstillet af topmoderne komponenter og er perfekt skræddersyet til kommercielle krav.

Har du brug for råd? Vi hjælper dig gerne. Du kan kontakte os pr. e-mail på info@lihtek.dk eller pr. telefon på +45 20401012.

KRAFTFULD CNC-BEARBEJDNING

STEPCRAFT Q-Series opfylder dine behov som portalfræser eller som universalfræser. Det gør CNC-maskinen velegnet til en lang række industrier: fra træbearbejdning og tømrerarbejde til metalbearbejdning og reklameteknologi.

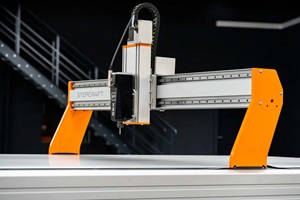

STEPCRAFT Q.408 kan ubesværet bearbejde pladematerialer med en længde på op til 2,60 meter og en bredde på op til 1,30 meter. NEMA 34 Closed-Loop stepmotorer sikrer kraftig og hurtig kørsel på alle akser. CNC-portalen accelereres ved hjælp af to elektrisk synkroniserede stepmotorer (portalsystem) for at sikre maksimal køresikkerhed og -hastighed.

CNC: PRÆCISION OG PÅLIDELIGHED

Q-serien sikrer optimal præcision og pålidelighed ved fremstilling og bearbejdning af emner af høj kvalitet. For at opnå dette er maskinrammen blevet ensartet forstærket, og der er brugt stålkomponenter i strukturelt højt belastede områder. Desuden anvendes HIWIN®-kuglespindler på alle akser for at opnå optimal effektivitet. Dette resulterer i en repeterbarhed på +/- 0,012 mm og et slør på < 0,03 mm.

SOLID RAMME

– 10 tværbjælker, 12 forbindelsesplader og 6 integrerede maskinben danner sammen med de to massive Y-aksetværbjælker en vridningsbestandig maskinbase.

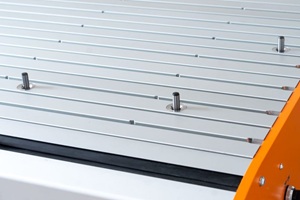

– Skaber en optimal støtteflade til maskinbordet, som, når det er fuldt fastboltet, bidrager til yderligere forstærkning af rammen.

STÆRKE KOMPONENTER

– Specialfremstillede støtteaksler i aluminium med optimeret torsions- og bøjningsstivhed samt forbedret selvdæmpning.

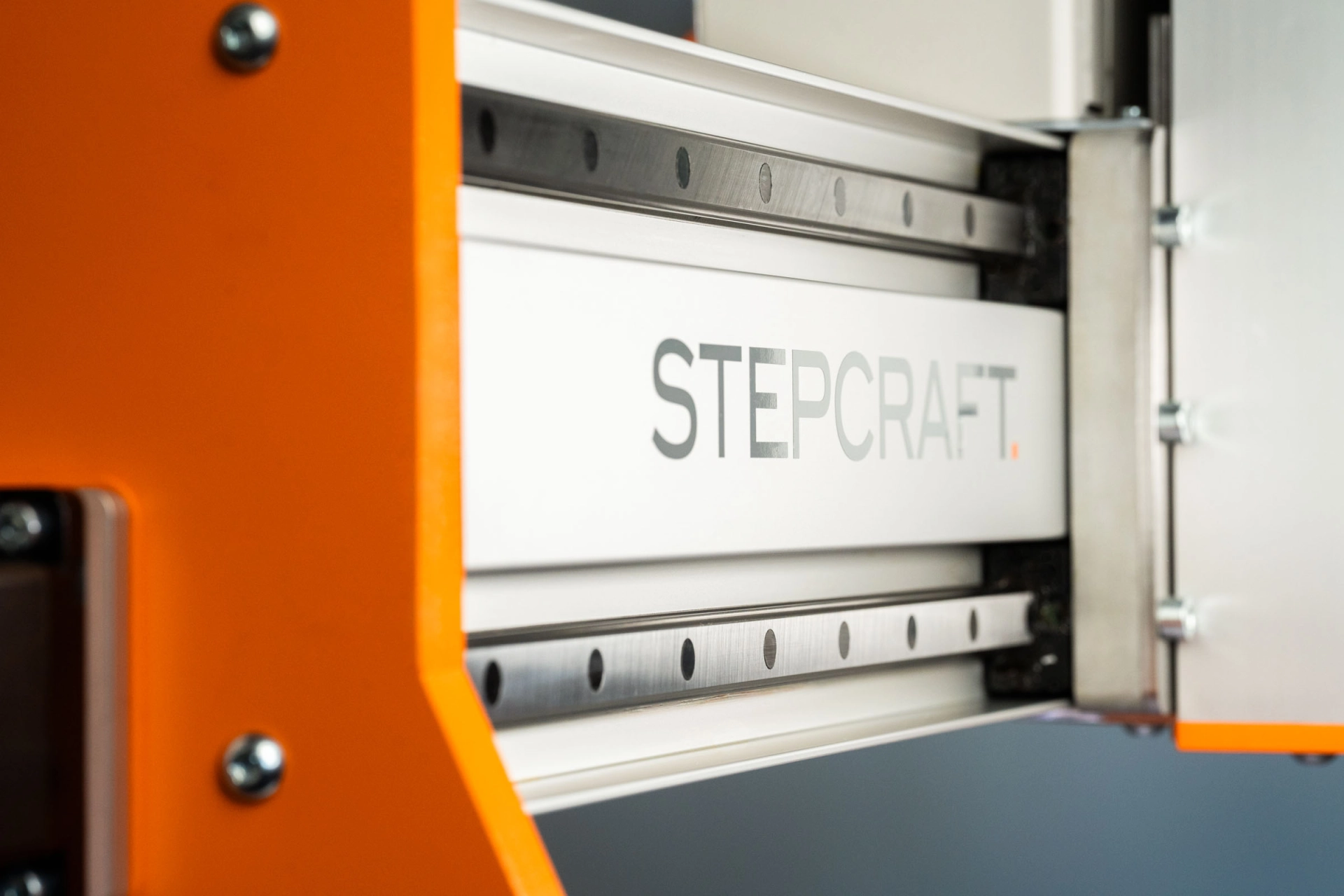

– 20 mm brede kugleskinneføringer med høj præcision på alle akser.
– Portalens sidepaneler er lavet af 20 mm tyk aluminiumsplade.
– Stålforbindere ved strukturelt stærkt belastede punkter.

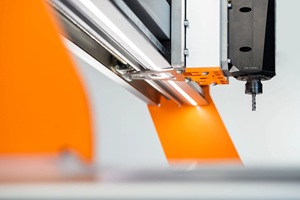

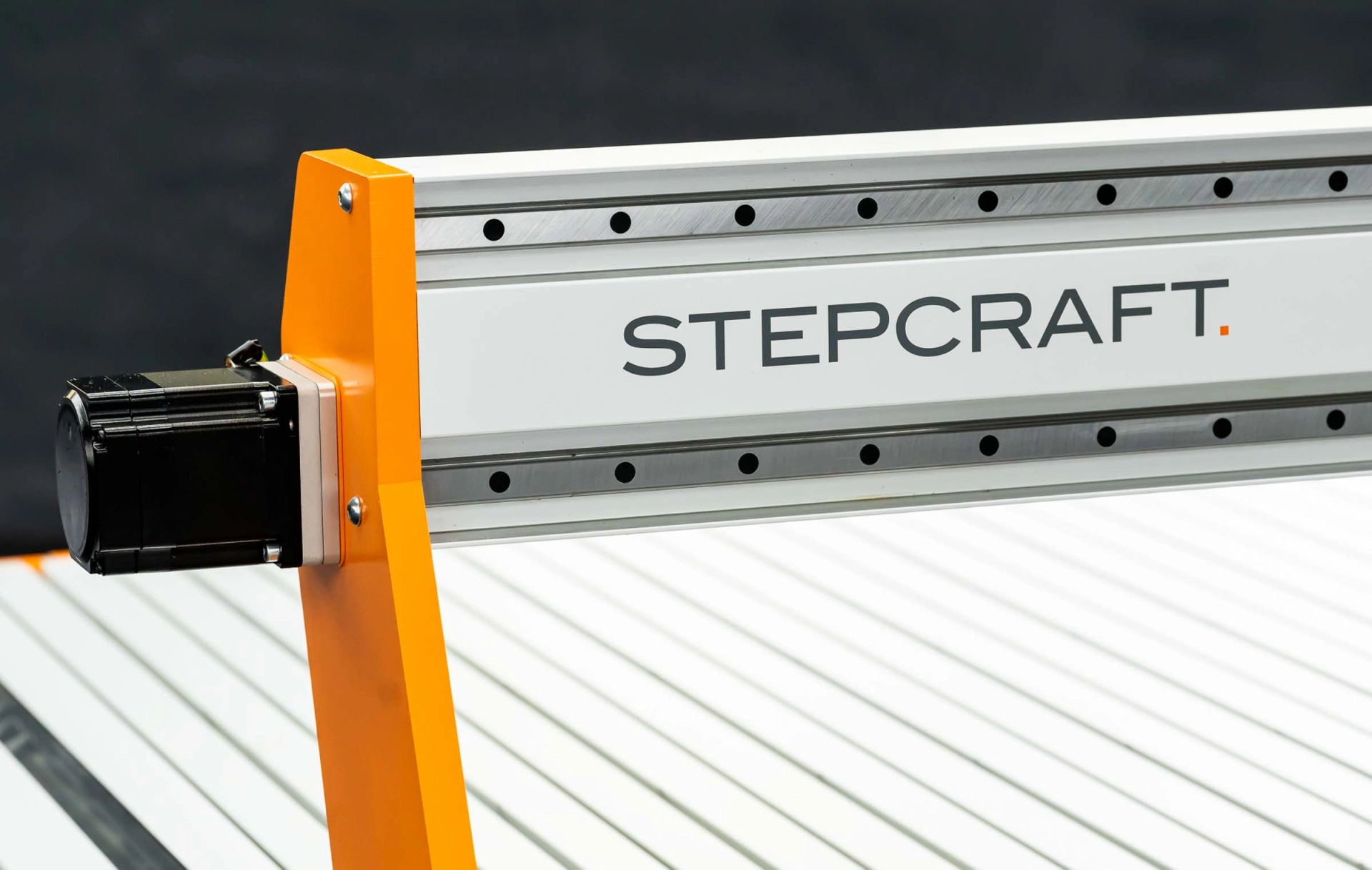

ROBUST DRIVE

– NEMA 34 Closed-Loop stepmotorer på alle akser
– HIWIN® kuglespindeldrev med 20 mm diameter på alle akser
– Dobbelt implementering af stepmotor og kuglespindeldrev på Y-aksen (Gantry System) for maksimal smidighed, pålidelighed og præcision.

For mere information, tekniske specifikationer og billeder, er du velkommen til at besøge vores Q-side: https://www.stepcraft-systems.com/en/cnc-machines/q-series

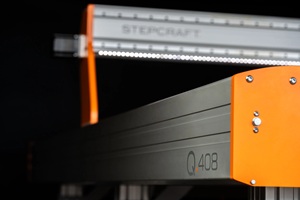

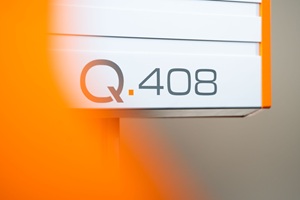

STEPCRAFT Q.408
Arbejdsområde X-Y	1.302 x 2.670 mm / 51.26 x 105.12 in
Frihøjde	270 mm / 10,63 tommer
Repeterbarhed	+/- 0,015 mm 0,00047 in
Programmerbar opløsning	0,003125 bis 0,00625 mm 0,00012 til 0,00025 in
Tilbageslag	< 0,03 mm 0,0012 in
Max. Hastighed Diagonal vandring X-Y	600 mm/s 23,62 in/s
Spindel	20 x 20 mm 0,79 x 0,79 in kuglespindler, med flydende kuglemøtrik på Y-aksen
Lineær guide	Kugleskinnestyring med høj præcision
Drev	NEMA 34 Closed-Loop stepmotorer

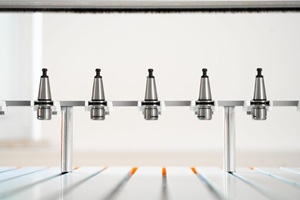

Tool holder	T-not med DIN 508 M8x15 T-notmøtrikker, valgfri spændeholder ø 43 mm / 1,69 in (Euro-hals, valgfrit mindre diametre)
Vægt	473,0 kg / 1042,79 lbs
Indgangsspænding	100 – 240 V
Udgangsspænding	24 / 60 V
Strømforbrug	750 W
Grænseflade	USB / Parallel (LPT1) / Netværk RJ-45
