STEPCRAFT V-Pad 55 SP-sættet indeholder alle de materialer, du skal bruge for at komme i gang med professionel vakuumfastspændingsteknologi, herunder en vakuumboks og fire V-Pad 55 SP-vakuumpuder.

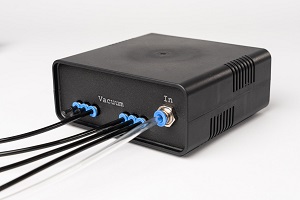

Vakuumboksen genererer det nødvendige overtryk til løftestemplet (glidestiften) på V-Pad 55 SP via den tilsluttede trykluftkompressor eller, ved blot at skifte manuelt, vakuumet til fastgørelse af arbejdsemnet. Vakuummet genereres af en integreret vakuumejektor.

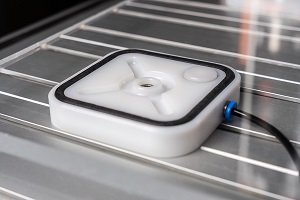

Puderne har en høj holdekraft og et integreret løftestempel (glidestift) for nem positionering af emnet.
Puderne er kølemiddelkompatible, og der kan tilsluttes ekstra puder, hvis det er nødvendigt.

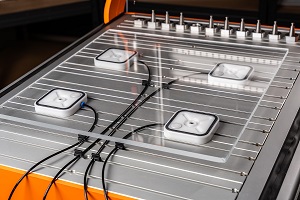

Fastgørelse af en pude sker ganske enkelt med en enkelt skrue i maskinbordets rille.
Efter sugning fastspændes emnerne i en højde på præcis 16 mm over maskinbordet.
Tekniske data vakuumkasse:

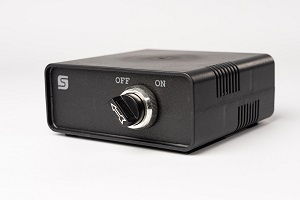

- Kontrol af positivt/negativt tryk: manuel kontakt
- Luftforbrug: maks. 7 liter/min.
- Undertryk: maks. – 0,85 bar
- Indgangstilslutning: Push-fit 6 mm
- Udgangstilslutning: Push-fit 4 mm

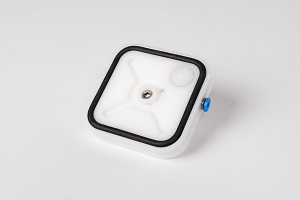

Tekniske data vakuumpude:
- Fremstillingsmateriale: Industriplast PE 500 (polyethylen med høj molekylvægt, PE-HMW), som er kendetegnet ved høj slagstyrke og slidstyrke samt gode glideegenskaber.
- Udvendige mål: 92 x 92 x 16 mm
- Effektivt vakuumområde: 55 cm2, ved et undertryk på 0,7 bar resulterer dette i en holdekraft på ca. 39 kg
- Slangetilslutning: 4 mm
- Tætningssnor: Syntetisk gummi EPDM, d = 6 mm

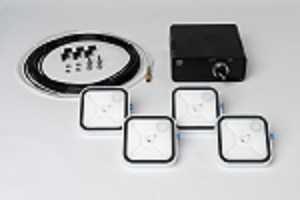

Leveringsomfang:
- 1x vakuum-boks
- 4 x V-Pad 55 SP vakuumpads med forseglingssnor og 4 mm push-fit-stik
- 4x forseglingssnor
- 4x fastgørelsesmaterialer (M6-skrue og møtrik)
- 4x 2 m luftslange, d = 4 mm
- 1x 3 m luftslange, d = 6 mm, inkl. 1/2 tommer trykluftkobling

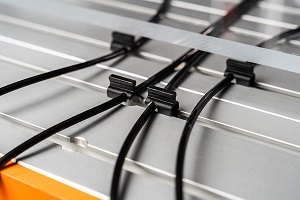

- 8x klemmer til fastgørelse af luftslange
